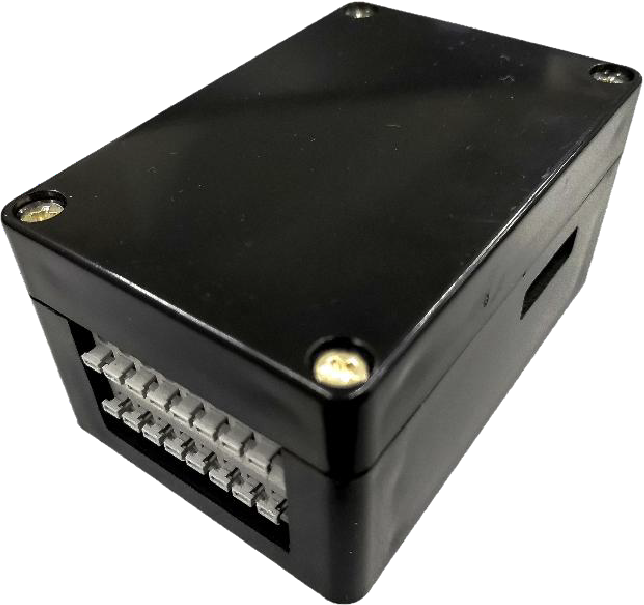

「接点変換ユニット」
P-LAN08
LAN信号を接点信号へ変換する機器P-LANは、LANを接点に変換する機器です。ネットワーク上でやり取りされる信号を、電気錠やその他の設備制御で利用される接点信号へ変換することで、LAN経由のシステムと接点入力を持つ設備を接続できます。 AI顔認証などのシステムと組み合わせ、必要な機器を介してP-LAN08が接続信号に変換、電気錠などの設備に伝えます。
| 型番 | P‐LAN08 |
|---|---|
| 接点回路数 | ８回路 1C 接点(片側未接続, 電源OFF時切断) |
| 信号線 | HX5：(8PIN 仕様 ✕２枚)＝計 16ピン |
| 使用リレー | アナログ機械式リレー |
| 接点規格 | 3A (AC250V, DC30V, 抵抗負荷のとき) |
| 絶縁破壊電圧 | 50/60Hz 500VAC 1分間 (開放接点間) 50/60Hz 1000VAC 1分間 (接点とコイル間) |
| 絶縁抵抗 | 100M Ω 以上 (DC500V) |
| 使用温度範囲 | 0℃～40℃ |
| 電圧出力端子 | 12V ✕ 8ポート (コネクタピッチ：2mm) |
| 電圧出力線 | 2芯×4PIN 仕様 ✕ 2個 ＝計 16ピン |
| 通信インタフェース | 10/100 BASE TX FDX/HDX, Auto negotiation |
| 電源 | DC12V (付属 AC アダプタ) |
| 消費電力 | 最大 約 60W (付属 AC アダプタ 12V ✕ 5A ) |
| 寸法 | 100(D) ✕ 68.2(W) ✕ 50.2(H)mm ※突起部含まず |
| 本体質量 | 約 208g |
AI顔認証システム「VSS-V」と電気錠などの設備を組み合わせる場合、 VSS-Vから出力されるLAN信号を、設備側で利用できる接点信号へ変換する必要があります。
その役割を担うのがP-LANです。
VSS-VとP-LANを接続するためには、接続アダプタ「MOT/SELECT」を使用します。
カメラで人物を認証し、登録された人物かどうかを判定します。
VSS-Vからの承認結果を接続アダプタ「MOT/SELECT」へ伝えます。
MOT/SELECTを介してP-LAN08へ信号を伝えます。
P-LAN08がLAN信号を接続信号へ変換します。
電気錠などの接点入力を持つ設備が、接続信号を利用して設備を動作させます。
入退室管理システムからの承認結果のLAN信号を、接続アダプタ「MOT/SELECT」を介して「P-LAN08」へ連携。
P-LAN08がLAN信号を接点信号へ変換し、電気錠などの設備制御に連携します。
ICカードや顔認証で本人確認を行います。
入退室管理システムからの承認結果のLAN信号を接続アダプタ「MOT/SELECT」へ伝えます。
MOT/SELECTを介してP-LAN08へ信号を伝えます。
P-LAN08がLAN信号を接続信号へ変換します。
電気錠などの接点入力を持つ設備が、接続信号を利用して設備を動作させます。

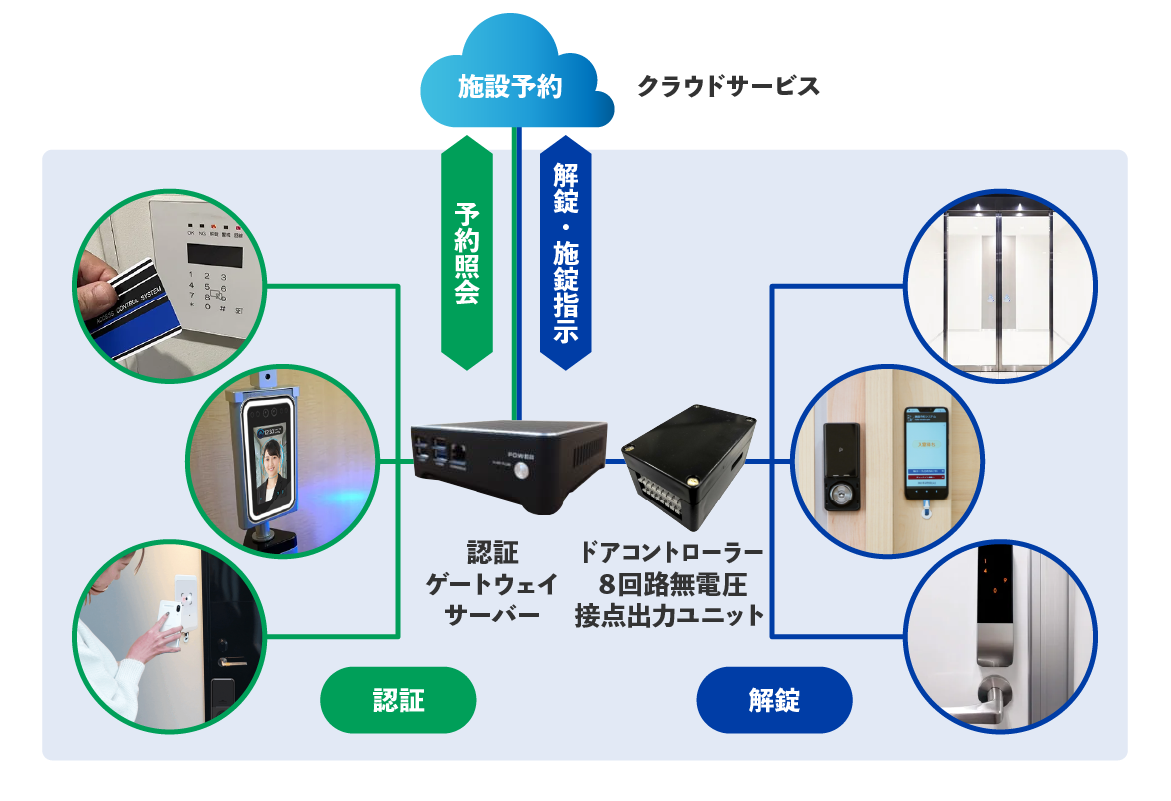

施設予約システムからの予約情報・承認結果を、接続アダプタ「MOT/SELECT」を介して「P-LAN08」へ連携。
P-LAN08がLAN信号を接点信号へ変換し、利用時間に合わせた電気錠の解錠・施錠へ連携します。
社員や来訪者が、予約システムから会議室などを予約すると、２次元コードや顔認証などの利用承認情報が発行されます。
予約した時間になると、予約時の利用承認情報で本人確認を行い、承認結果を接続アダプタ「MOT/SELECT」へ伝えます。
MOT/SELECTを介してP-LAN08へ信号を伝えます。
P-LAN08がLAN信号を接続信号へ変換します。
電気錠などの接点入力を持つ設備が、接続信号を利用して電気錠を解錠させ、会議室のドアが開きます。
